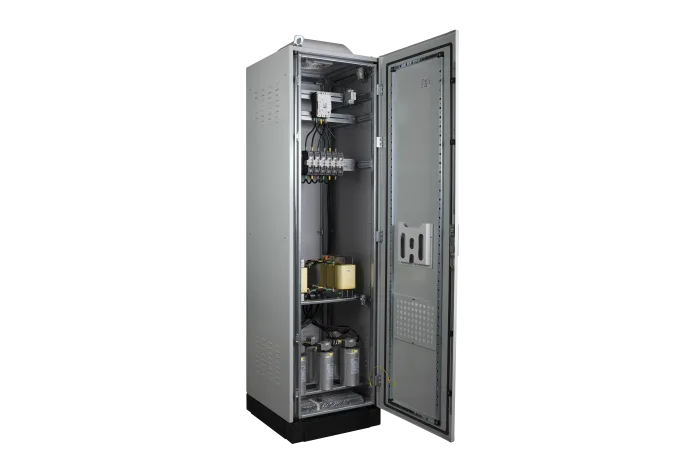

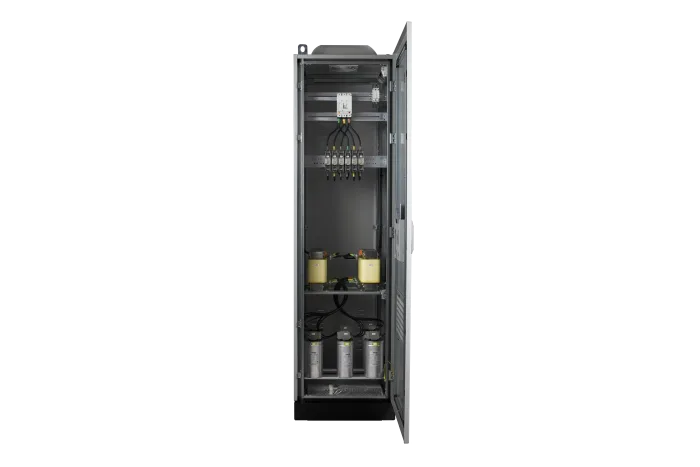

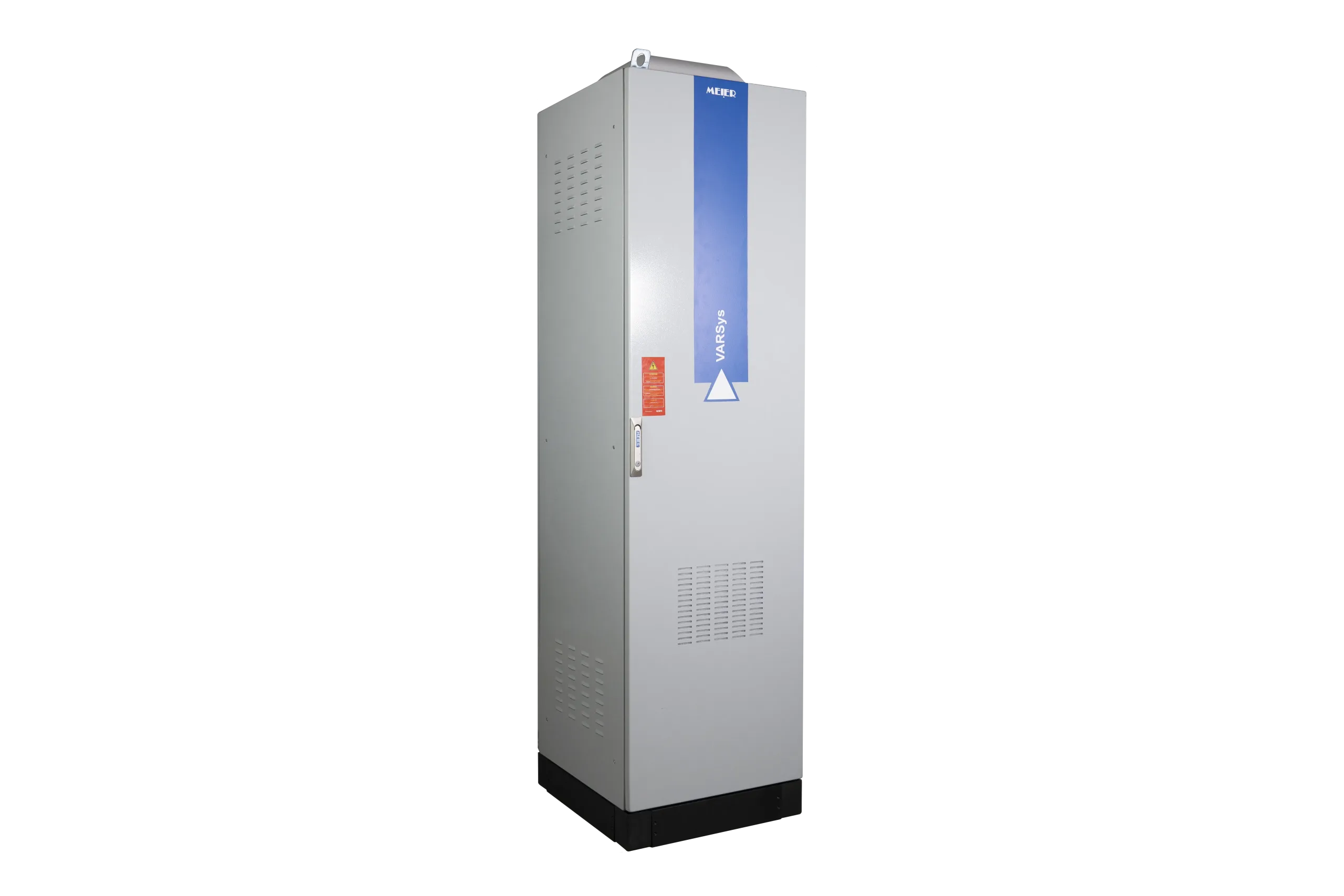

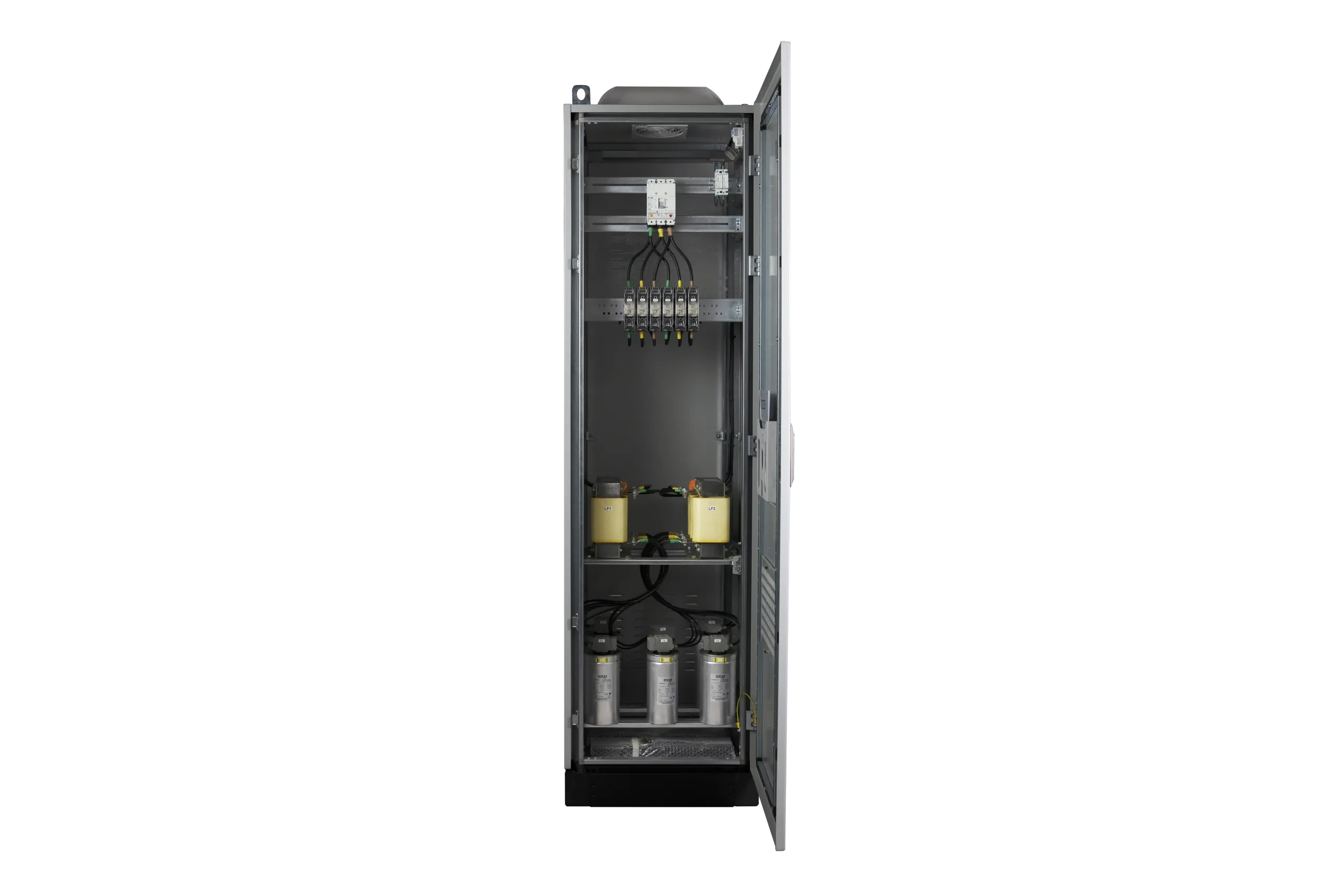

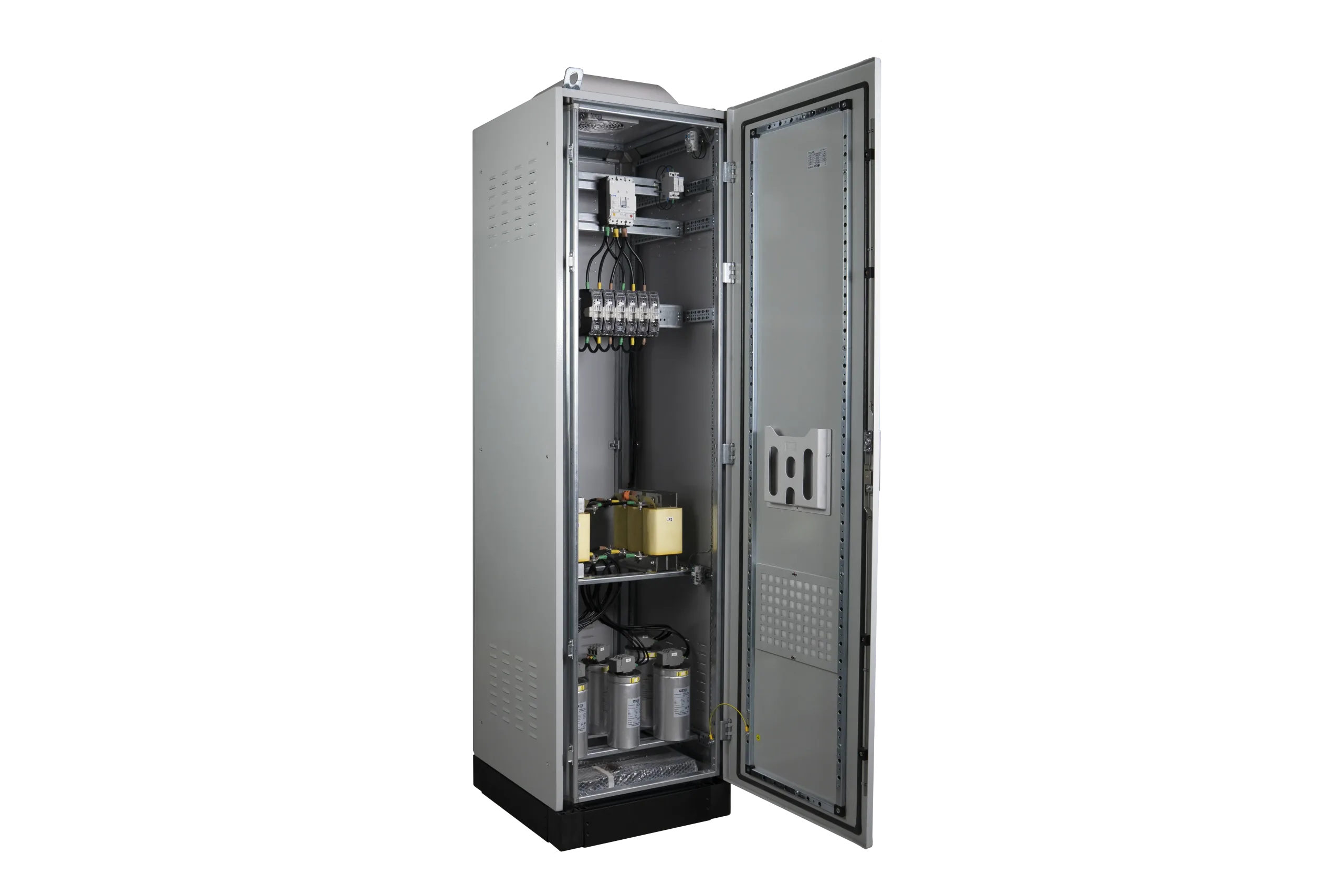

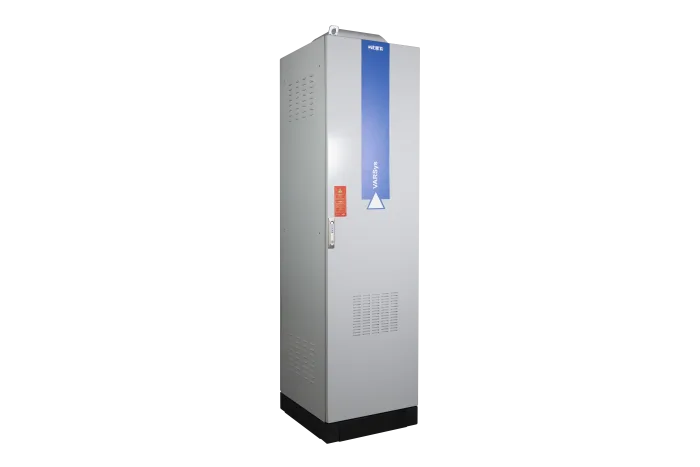

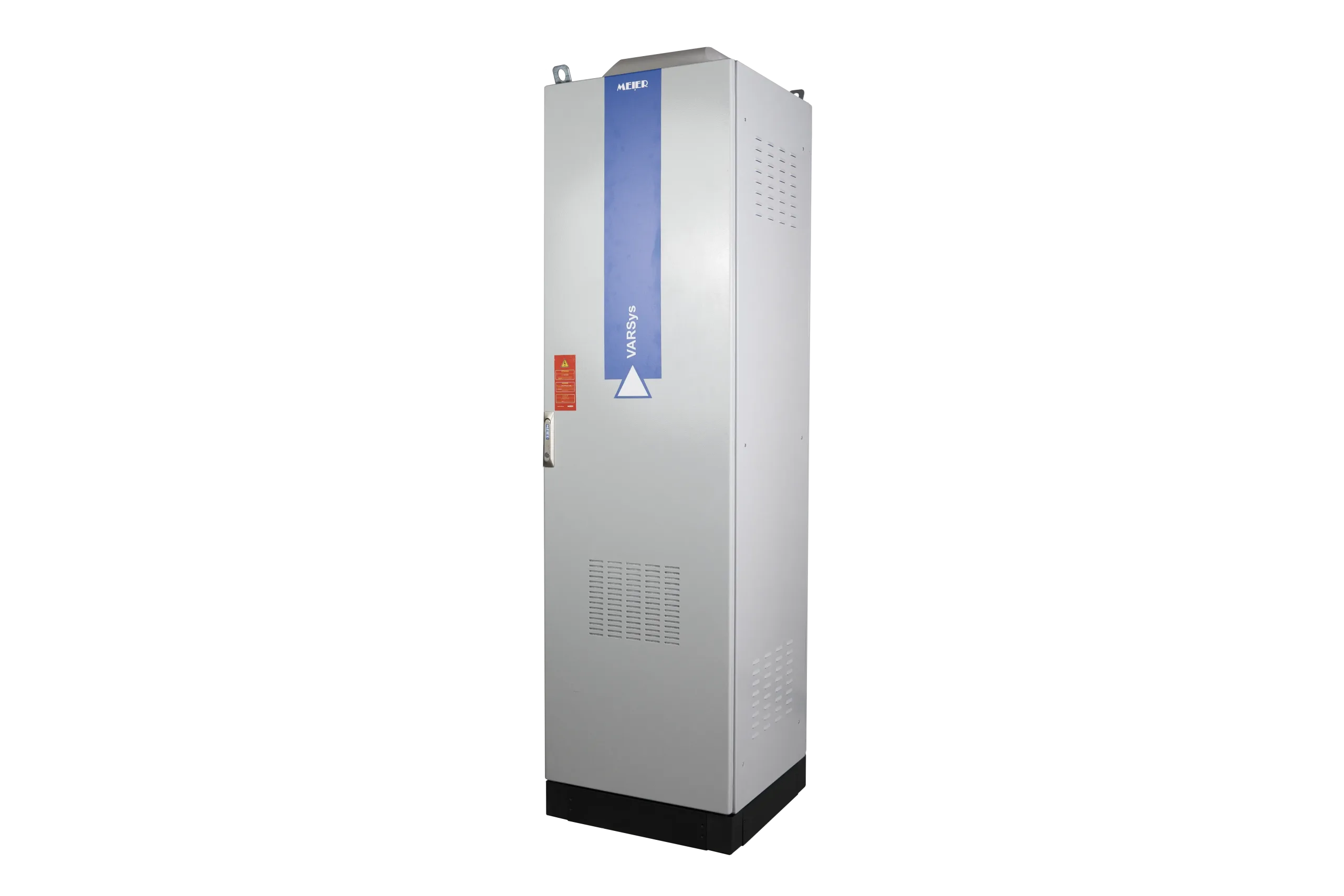

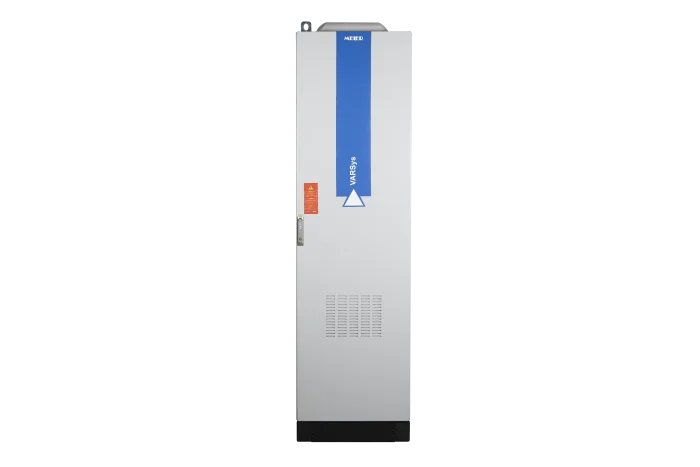

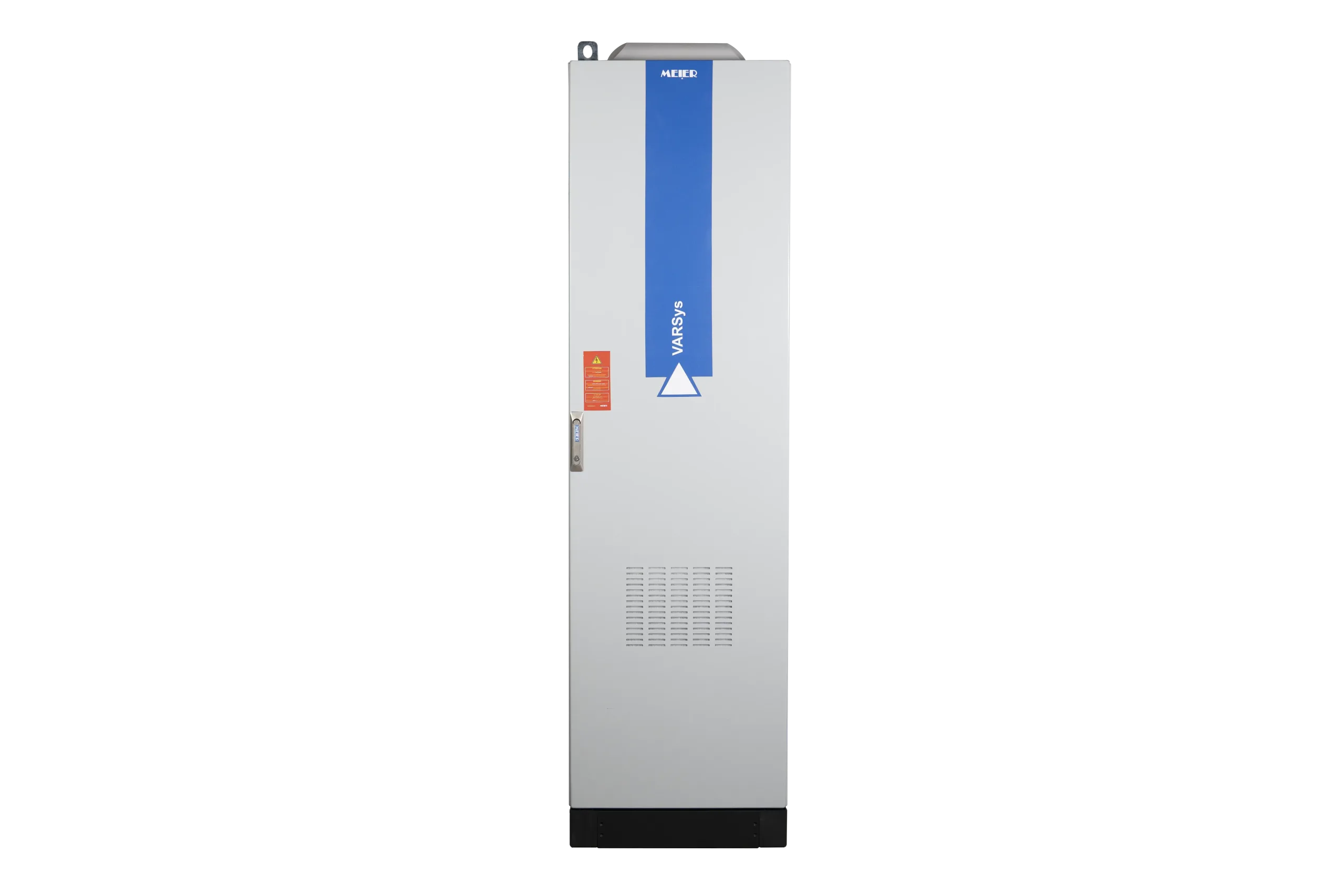

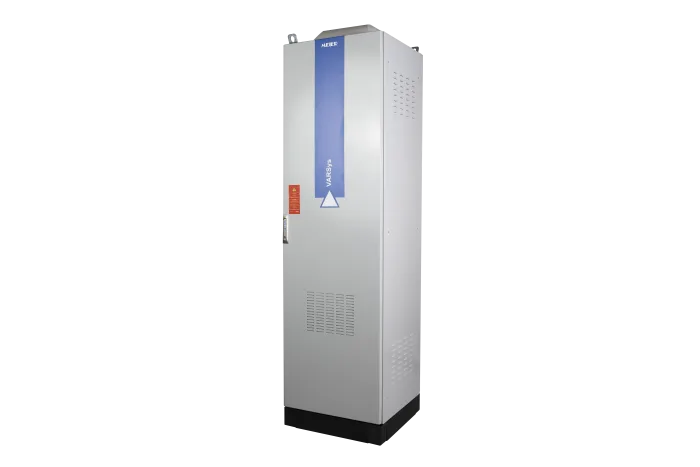

VARfix® Gamme S2, S3, S4

Armoires de compensation fixe

  • Compensation Fixe
  • 400 V / 50 Hz
  • Arrivée par le bas
  • Réseau pollué 5%<THDU≤8%
  • Rang d'accord 2.7, 3.4 & 3.8
Normes:
  • IEC 61921
  • IEC 61439-1/2
Certifications

Environnement

  • Installation : Intérieure

  • Température ambiante : -5°C à 45°C

  • Température quotidienne moyenne : +35°C max

  • Humidité : Jusqu’à 95%
  • Altitude maximale : 2000m

CARACTÉRISTIQUES GÉNÉRALES

Caractéristiques électriques
Tension nominale400 V – 50 Hz
Tolérance de capacité-5%, +5%
Type de connexionTriphasée
Perte de puissance< 7 W/kVAr pour réseau pollué
Courant admissible maximal
(avec protection thermique incluse)
1.19 In pour réseau pollué avec un facteur d’accord de 3.8
1.16 In pour réseau pollué avec un facteur d’accord de 3.4
1.12 In pour réseau pollué avec un facteur d’accord de 2.7
Tension maximale admissible1.1 x Un, 8h toutes les 24h
Tension d’isolement690 V
Tension nominale de résistance à l’impulsion (Uimp)8 kV
Boîtier
Degré de protectionIP42
CouleurRAL 7035
Degré de résistance mécaniqueIK10
Protection de tête
Avec interrupteur principalInterrupteur-sectionneur avec poignée rotative
La batterie de compensation doit être protégée en amont par un disjoncteur
Avec disjoncteurDisjoncteur à boîtier moulé
Poignée rotative sur demande
Composants
Type de condensateursVARCap® 480 V – 50 Hz pour réseau pollué avec facteur d’accord de 3.8 & 3.4
VARCap® 525 V – 50 Hz pour réseau pollué avec facteur d’accord de 2.7

Surcharge maximale : Jusqu’à 2.0 In
Courant d’appel maximal : ≤500 In
Température ambiante opérationnelle : -40°C – +60°C
Protection contre les surtensions pour les 3 phases
Résistance de décharge 50 V – 1 min

Self anti harmoniquesVARSelf®
Protection contre l’échauffement par thermostat intégré
Contrôle de température
Par Thermostat
