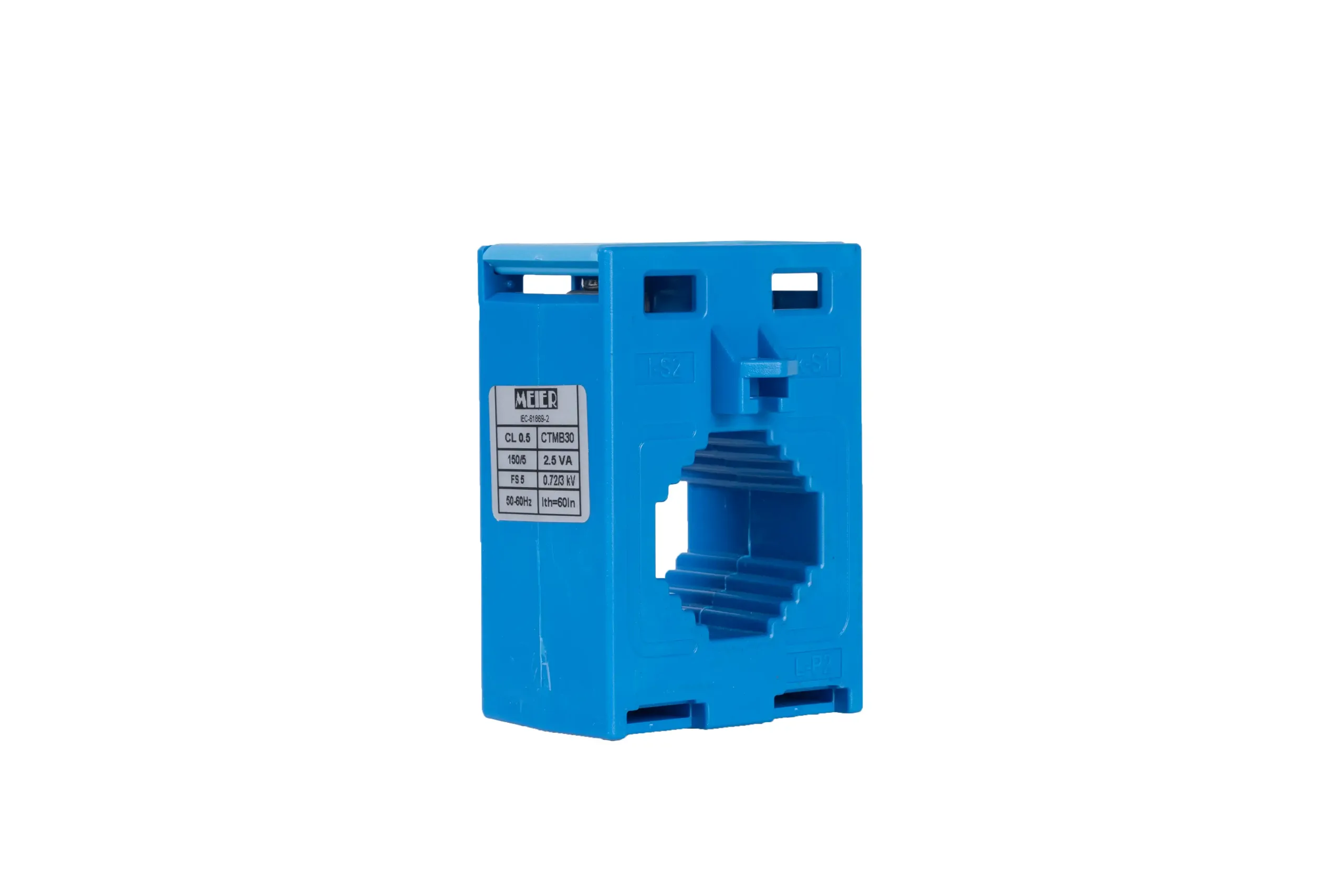

CTMB30 – Transformateur d’intensité de type fenêtre pour Câble et Barre de 150A à 600A

Transformateurs de courant de type fenêtre désignés pour la mesure de courant dans des câbles monophasés jusqu’à 26 mm de diamètre ou des barres de dimensions 30x10mm maximum. La gamme couvre une large plage de courants primaires, allant de 150A a 600A AC. Ils sont disponibles en classes de précision 0.5, 1.0 ou 3.0

  • Barre (mm): 30 x 10 ; 25 x 15 ; 20 x 20
  • Câble rond (mm): 26
  • Type de conducteur: Monophasé
  • Type de noyau magnétique: Fermé
  • Courant primaire: 150 A à 600A
  • Courant secondaire : 5A (1A sur demande)
  • Classe 3 ,1 ou 0,5 selon le calibre
  • Puissance (VA): 2,5 à 3,75 VA

Caractéristiques Techniques

Ratio du TC

  • De 150A à 600A

Puissance nominale

  • Jusqu’à 3.75VA

Classe de précision

  • Classes 0.5, 1.0, 3.0 ou 5.0

Borne

  • Couverture intégrale de la borne, borne en laiton à section transversale élevée pour plus de sécurité.

Boîtier

  • ABS/PC Ininflammable. Auto-extinguible.

Montage

  • Sur câble ou barre

Température ambiante de fonctionnement

  • -25 C° – +85 C°

Conducteur primaire

  • 30 x 10 mm

Conducteur rond

  • Diamètre 26 mm

Nombre d’entrées

  • 1 entrée

Courant thermique de courte durée

  • Ith = 60 * In

Courant thermique continu

  • Id=1 * In

Fréquence nominale

  • 50Hz … 60Hz

Facteur de limitation du courant de surtension

  • FS 5

Tension d’essai

  • 3kV 1min

Tension Max. du système

  • 0.72kV

Normes Applicables

  • IEC 60044-1

  • IEC 61869-2

  • VDE 0414-1

  • DIN57414

  • BS3938

  • BS7626

  • EN 61869-2

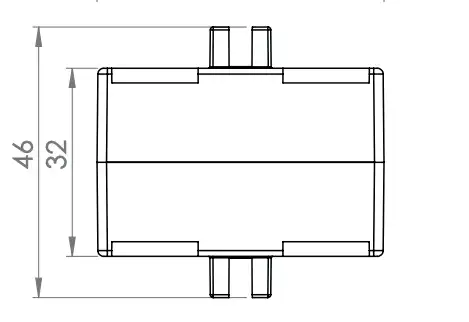

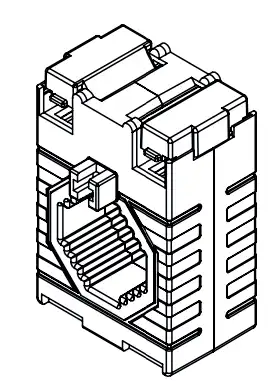

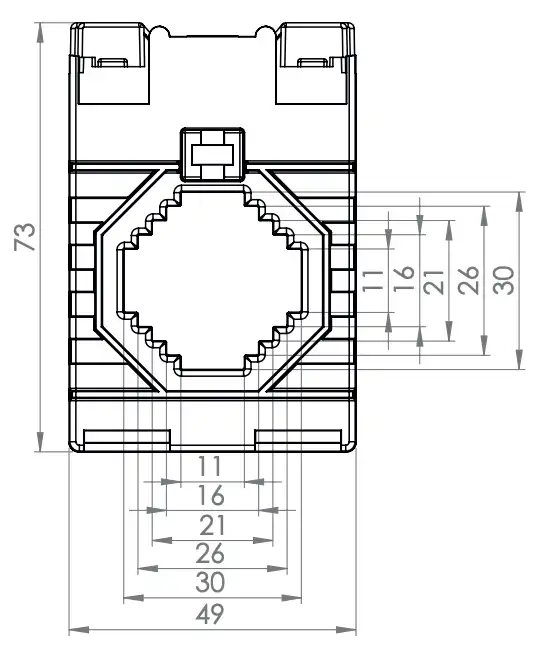

Schémas et Dimensions

Tableaux des Références

RapportSérieRéférenceClasse de précision
5.03.01.00.5
150/5CTMB30CTMB30-150/52.52.5
200/5CTMB30-200/52.52.5
250/5CTMB30-250/52.52.5
400/5CTMB30-400/53.752.5
500/5CTMB30-500/53.752.5
600/5CTMB30-600/53.752.5
