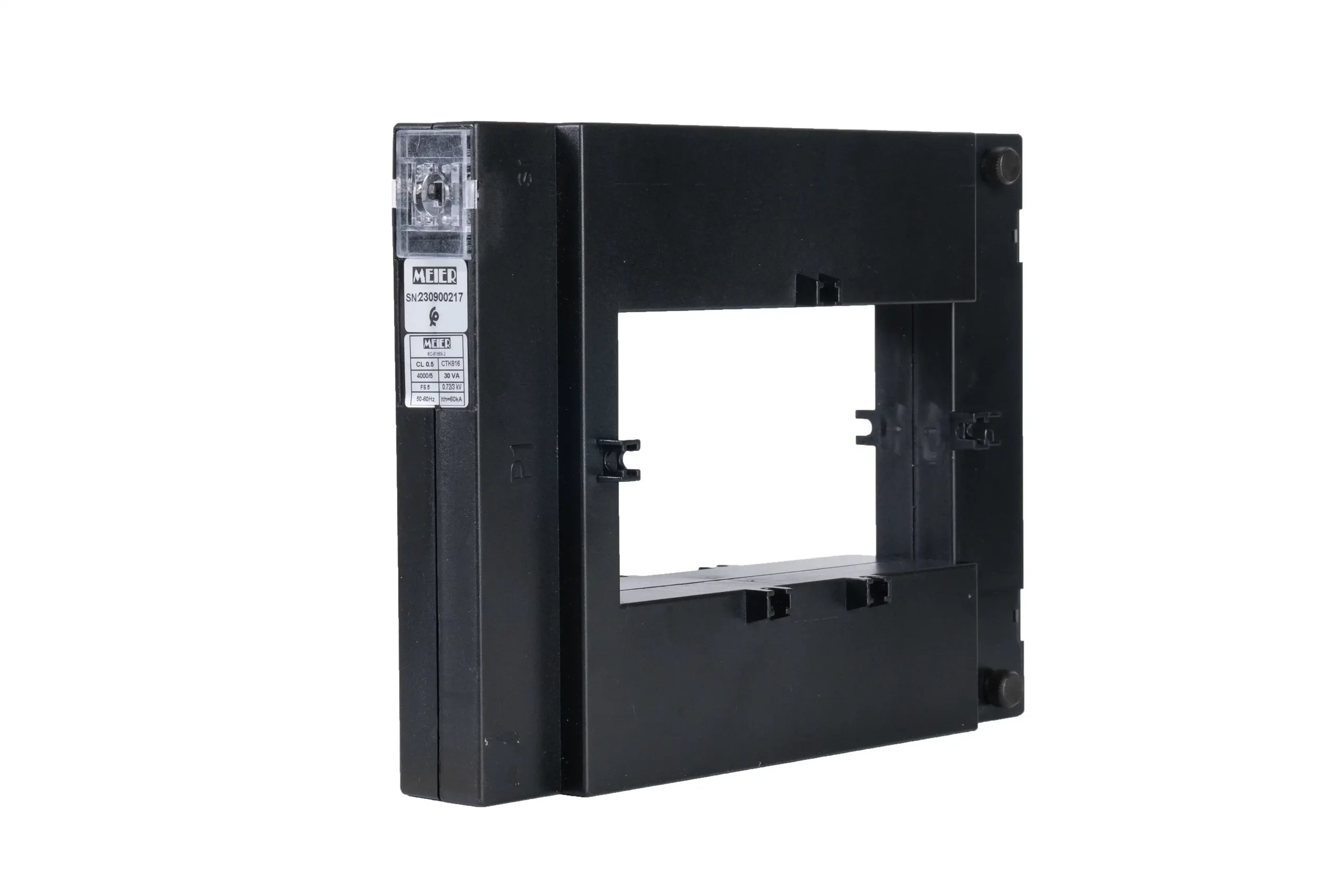

CTK816 – Transformateur d’intensité de type ouvrant pour Câble et Barre de 1000 à 5000A

Transformateur de courant à noyau ouvrant, fermé par un système de vis-écrou. Il convient à la mesure de courant dans des câbles monophasés jusqu’à 80 mm de diamètre ou des barres de dimensions 160x80mm maximum. La gamme couvre une large plage de courants primaires, allant de 1000A a 5000A AC. Ils sont disponibles en classes de précision de 0.5 ou 1.0

Barre (mm): 160 x 80
Câble rond (mm): 80
Type de conducteur: Monophasé
Type de noyau magnétique: Fermé
Courant primaire: 1000 A à 5000A
Courant secondaire : 5A (1A sur demande)
Classe 0.5 ou 1.0 selon le calibre
Puissance (VA): 10 à 30 VA

Caractéristiques Techniques

Rapport de transformation

De 1000/5A à 5000/5A

Puissance nominale

Jusqu’à 30VA

Classe de précision

Classe 1.0 ou Classe 0.5 selon le calibre

Borne

Bornes couvertes à vis

Boîtier

Polycarbonate. Auto-extinguible

Montage

Sur câble ou barre

Température ambiante de fonctionnement

-25 C ~ +85 C

Conducteur primaire

80 x 160 mm

Conducteur rond

Diamètre 80 mm

Nombre d’entrées

1 entrée

Courant thermique de courte durée

Ith = 60 kA

Courant thermique continu

Id=1 * In

Fréquence nominale

50Hz … 60Hz

Facteur de limitation du courant de surtension

FS 5

Tension d’essai

3kV pour 1min

Tension Max. du système

0.72kV

Normes Applicables

IEC 60044-1
IEC 61869-2
VDE 0414-1
DIN57414
BS3938
BS7626
EN 61869-2

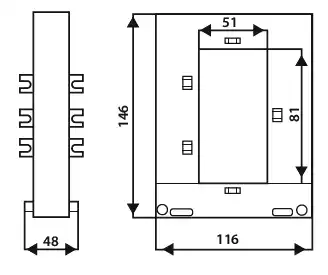

Schémas et Dimensions

Tableaux des Références

Ouverture (mm)	Série	Rapport(A)	Classe de précision	Puissance(VA)
80 x 160	CTK816- 1000/5	1000/5A	1	10
	CTK816- 1250/5	1250/5A	1	10
	CTK816- 1600/5	1600/5A	0.5	15
	CTK816- 2000/5	2000/5A	0.5	15
	CTK816- 2500/5	2500/5A	0.5	15
	CTK816- 3000/5	3000/5A	0.5	30
	CTK816- 4000/5	4000/5A	0.5	30
	CTK816- 5000/5	5000/5A	0.5	30
