Le filtre actif d’harmoniques de la série ActivSine® fonctionne sur la base d’un circuit à topologie à trois niveaux. Il fournit des solutions de qualité de l’énergie telles que l’élimination des harmoniques, la correction automatique en temps réel du facteur de puissance et l’équilibrage de la charge. Il est disponible en trois versions : une version coffret à fixation murale, de calibre 30A à 150A, une version rackable à montage dans des armoires standards de 19’’, de calibre 30A à 150A et une version armoire, de calibre allant de 100A à 600A.
Sa conception modulaire permet aux utilisateurs d’obtenir facilement la capacité de courant cible du filtre souhaitée, grâce à la possibilité de connecter jusqu’à 20 modules en parallèle.
Fixation murale de l’AHF
AHF montée en rack
Armoires fixes AHF
Applications typiques
Caractéristiques de sécurité

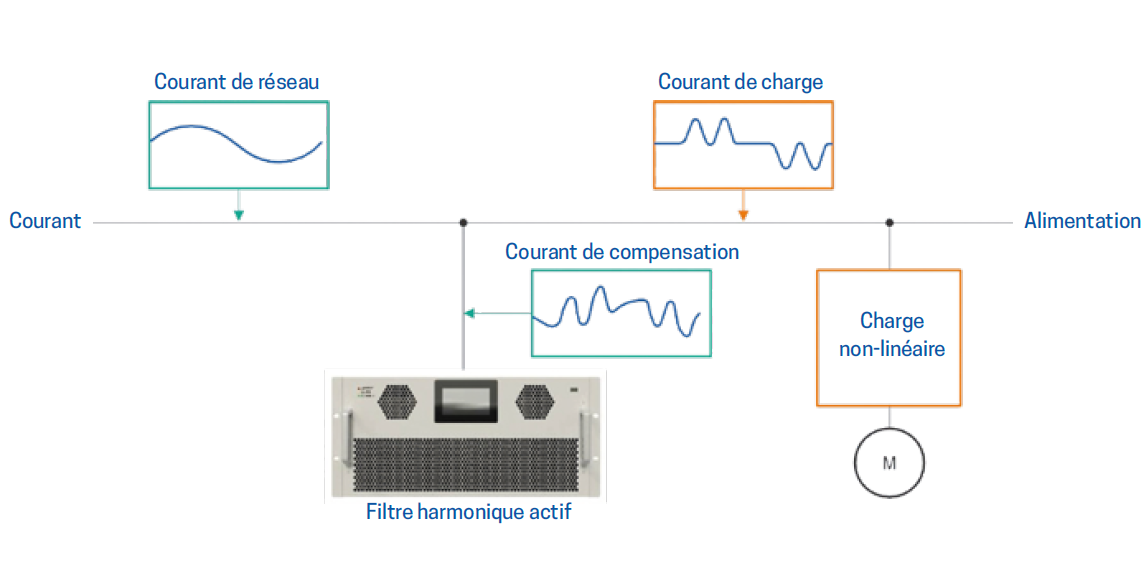

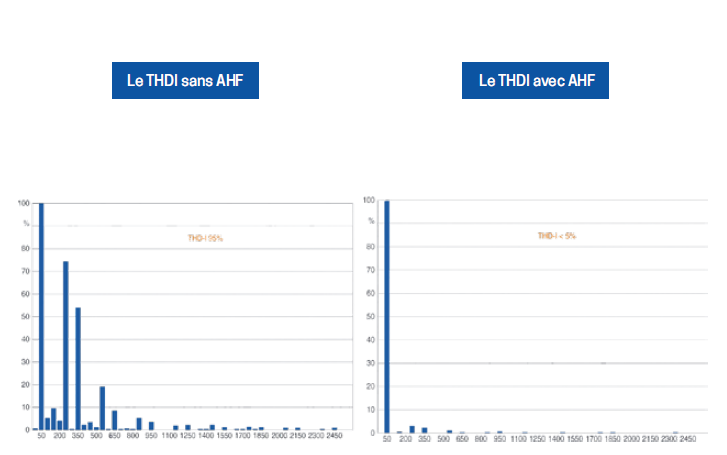

Principe de fonctionnement du filtre harmonique actif générales :
Avantages de la topologie à 3 niveaux :

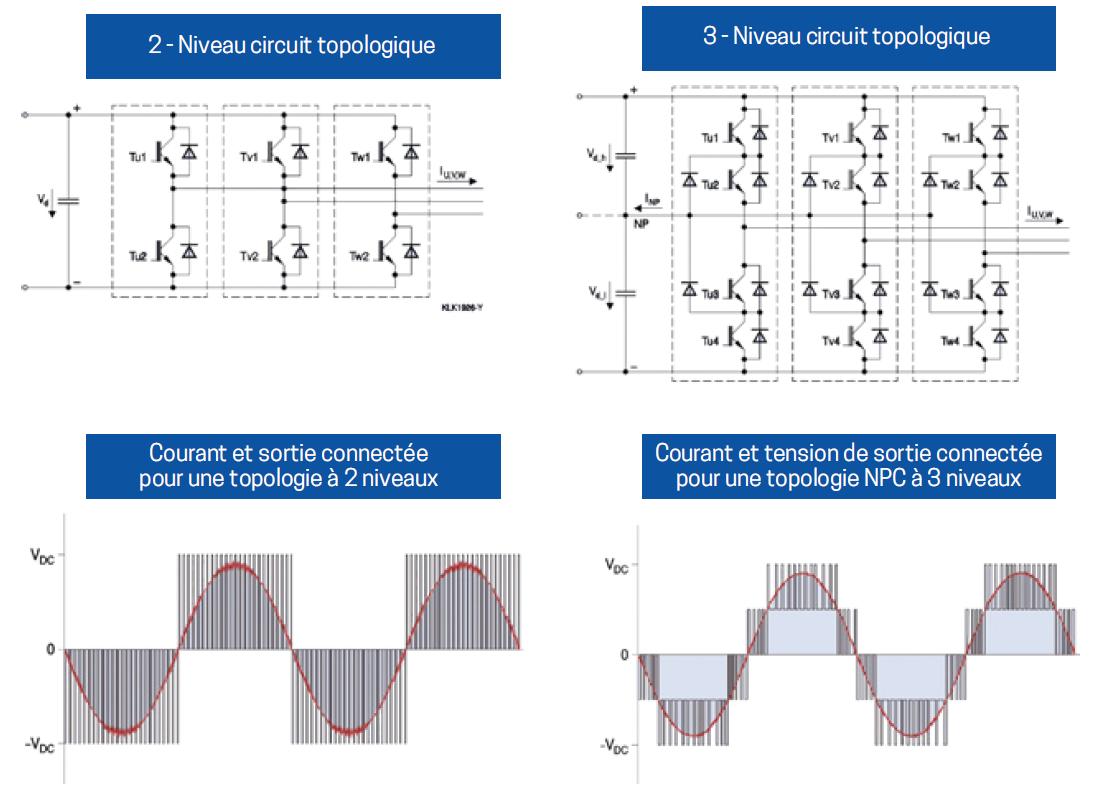

Le filtre actif d’harmoniques fonctionne selon une topologie à 3 niveaux à point neutre bloqué (NPC). Comme le montre la figure ci-dessous, la structure traditionnelle du circuit à topologie à 2 niveaux se compose de 6 IGBT (2 dispositifs de puissance IGBT sur chaque broche de phase et chemin de courant), et dans la topologie à 3 niveaux, il y a 12 IGBT (dans chaque phase, 4 dispositifs de puissance IGBT sur les broches et les chemins de courant).
Le circuit à topologie à 3 niveaux peut générer trois niveaux de tension à la sortie, y compris la tension positive du bus CC, la tension nulle et la tension négative du bus CC. Les circuits de topologie à deux niveaux ne peuvent produire que des tensions positives et négatives. Dans le même temps, le circuit de topologie à trois niveaux garantit également une tension de sortie de meilleure qualité et de meilleures harmoniques, réduisant ainsi les exigences en matière de filtre de sortie et les coûts associés.
Le filtre actif d’harmoniques fonctionne selon une topologie à 3 niveaux à point neutre bloqué (NPC). Comme le montre la figure ci-dessous, la structure traditionnelle du circuit à topologie à 2 niveaux se compose de 6 IGBT (2 dispositifs de puissance IGBT sur chaque broche de phase et chemin de courant), et dans la topologie à 3 niveaux, il y a 12 IGBT (dans chaque phase, 4 dispositifs de puissance IGBT sur les broches et les chemins de courant).
Le circuit à topologie à 3 niveaux peut générer trois niveaux de tension à la sortie, y compris la tension positive du bus CC, la tension nulle et la tension négative du bus CC. Les circuits de topologie à deux niveaux ne peuvent produire que des tensions positives et négatives. Dans le même temps, le circuit de topologie à trois niveaux garantit également une tension de sortie de meilleure qualité et de meilleures harmoniques, réduisant ainsi les exigences en matière de filtre de sortie et les coûts associés.
Données et caractéristiques techniques :
| Fixation murale / 400V | Montage au sol / 400V | Montage au sol / 690V | |
|---|---|---|---|
| Plage de tension du réseau | -20%~+20% | -20%~+20% | -20%~+10% |
| Courant nominal (A) | 30-50-75-100-150-200 | 100-200-300-400-500-600 | 100-200-300-400-500-600 |
| Fréquence | 50/60Hz (-10%~+10%) | ||
| Compensation des harmoniques | du 2ème au 50ème ordre harmonique | ||
| Taux de compensation des harmoniques | >97%. | ||
| Configuration du TC en boucle | Fermée ou ouverte (la boucle ouverte est recommandée en cas de fonctionnement en parallèle) | ||
| Temps de réponse global | <10ms | ||
| Type de réseau | 3P3W, 3P4W | ||
| Capacité de surcharge | 110%-Fonctionnement continu, 120%-1min | ||
| Topologie du circuit | Topologie à 3 niveaux | ||
| Fréquence de commutation | 20 kHz - Temps de réaction : 50 ps environ | ||
| Modules | 20 unités au maximum peuvent être combinées | ||
| Redondance Disposition | Maître/Maître ou Maître/Esclave | ||
| Pertes de puissance typiques | < 2,5 % (en fonction de la charge) | ||
| Compensation de la puissance réactive | Disponible | ||
| Facteur de puissance cible | Réglable de -1 à 1 | ||
| Equilibrage des charges | Disponible (pour les réseaux triphasés avec neutre 3P4W) | ||
| Affichage | IHM 1,8/4,3/7 pouces | ||
| Ports de communication | RS485 Modbus (RTU) | ||
| Niveau des nuisances | < 69 dB (en fonction de la charge et du modèle) | ||
| Utilisation en altitude | >2000m | ||
| Température |
Température de fonctionnement : -35°C~55°C, utilisation réduite au-dessus de 55°C Température de s tockage : -45°C~70°C | ||
| Humidité | 5%~95% RH, Sans condensation | ||
| Classe de protection | IP20 | ||
| Conception/Approbations | EN 62477-1(2012), EN 61439-1 (2011) | ||
| EMC | EN/IEC 61000-6-4, Classe A | ||
| Certification | CE, Cmim | ||
