VARsys® de Meier Energy

La compensation d’énergie réactive sans compromis sur la sécurité

La compensation d’énergie réactive est essentielle pour améliorer le facteur de puissance et optimiser les installations électriques. En effet, cette technologie permet de réduire les pénalités financières et d’améliorer l’efficacité énergétique des sites industriels.

Cependant, une batterie de compensation mal conçue peut créer des risques importants. Les équipements, les bâtiments et les personnes peuvent alors être exposés à plusieurs dangers. Par conséquent, la conception et la protection de la batterie deviennent des éléments déterminants.

Avec VARsys®, Meier Energy propose une approche différente. Ainsi, la solution combine sécurité, durabilité et performance énergétique.

Les risques des batteries de compensation d’énergie réactive classiques

Une batterie de compensation subit des contraintes électriques et thermiques importantes. Sa fiabilité dépend de plusieurs éléments essentiels.

Facteurs critiques pour une compensation d’énergie réactive fiable

• Qualité des condensateurs
• Protection des gradins
• Précision de la régulation
• Conditions environnementales
• Facilité de maintenance

Lorsque ces paramètres sont mal maîtrisés, plusieurs risques apparaissent rapidement.

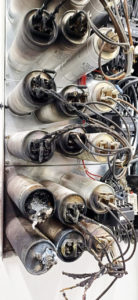

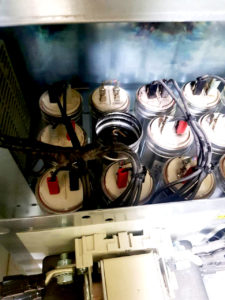

Incendie

Un incendie peut provenir d’une surcharge ou d’un échauffement excessif. Les défauts de condensateurs ou de contacteurs peuvent aussi provoquer ce risque. De plus, une mauvaise ventilation aggrave souvent la situation.

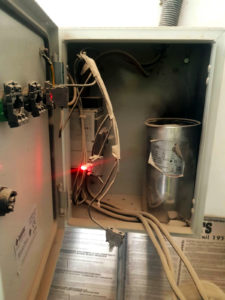

Surtension

Une surtension apparaît souvent lors d’une surcompensation. Un régulateur inadapté peut également provoquer ce phénomène. Dans ce cas, les équipements sensibles deviennent vulnérables.

Déséquilibre des phases

Un déséquilibre peut provenir d’une perte de phase ou d’un défaut interne. Ce phénomène dégrade la qualité du réseau. Par conséquent, les équipements situés en aval deviennent plus exposés.

VARsys® : une approche globale et sécurisée de compensation d’énergie réactive

La gamme VARsys® a été conçue pour réduire ces risques dès la conception. La solution repose sur une architecture complète et cohérente. Elle combine composants performants, régulation intelligente et protections actives.

Ainsi, la compensation d’énergie réactive reste toujours maîtrisée.

Genius® C316 : l’intelligence au cœur de la régulation

Chaque VARsys® intègre le relais varmétrique Genius® C316. Cet équipement assure une surveillance avancée du réseau électrique.

Ses principales fonctions sont :

• mesure en temps réel des courants et tensions sur trois phases

• détection des déséquilibres de phases

• prévention de la surcompensation et de la sous-compensation

• surveillance du courant produit par la batterie

• détection des surcharges et de la résonance harmonique

• analyse de la qualité de l’énergie

Grâce à ces fonctions, la compensation d’énergie réactive reste précise et stable.

Une conception pensée pour la maintenance des batteries de compensation

VARsys® facilite également la maintenance préventive. Cette approche réduit les risques d’erreur humaine et améliore la fiabilité globale.

Les principales caractéristiques sont :

• accès frontal à toutes les connexions

• thermographie infrarouge simplifiée

• étiquette thermique visuelle vFPT sur chaque condensateur

Ainsi, les techniciens détectent rapidement les anomalies.

Des composants conçus pour la performance

Condensateurs VARcap®

Les condensateurs VARcap® utilisent une technologie auto-cicatrisante avancée. De plus, ils offrent une grande résistance aux contraintes électriques. Ainsi, ils garantissent une meilleure fiabilité dans les installations industrielles. Par conséquent, la durée de vie des équipements peut atteindre jusqu’à 240 000 heures.

Architecture optimisée pour réseaux pollués

Les selfs anti-harmoniques sont placées dans des compartiments séparés. Ainsi, la gestion thermique devient plus efficace. De plus, cette architecture protège les condensateurs contre les échauffements. Par conséquent, la stabilité de la compensation d’énergie réactive s’améliore.

Jusqu’à 10 niveaux de protection intégrés

Chaque risque identifié possède une protection dédiée.

Le système comprend notamment :

• protection individuelle de chaque gradin

• fusible triphasé interne dans chaque condensateur

• résistances de décharge rapide

• protection contre les échauffements

• protection contre la résonance harmonique

• protection contre sur- et sous-compensation

• système de prévention incendie Fipres® (option)

• protections contre courts-circuits et défauts différentiels

Ainsi, VARsys® garantit une sécurité maximale.

Une solution certifiée et testée

La fiabilité industrielle repose aussi sur des contrôles stricts.

VARsys® respecte les normes IEC 61921 et IEC 61439. Chaque batterie est testée en laboratoire. De plus, toutes les armoires sont contrôlées avant livraison.

Chaque condensateur est également testé individuellement. Enfin, la traçabilité complète des composants est assurée.

VARsys® : un investissement énergétique durable

VARsys® offre une densité de puissance élevée, jusqu’à 1100 kVAR/m². La solution reste évolutive et peut s’adapter aux réseaux pollués.

Elle est compatible avec les réseaux normaux, les alimentations de secours et les groupes électrogènes.

Ainsi, la compensation d’énergie réactive devient une solution fiable et durable.

Conclusion

Avec VARsys®, Meier Energy propose une solution complète pour sécuriser la compensation d’énergie réactive. La combinaison d’une régulation intelligente, de composants robustes et de protections avancées garantit une performance énergétique durable et une sécurité optimale des installations.
