Compensation automatique à contacteurs

VARSys®S4– équipé de Self Anti Harmonique 189Hz

La gamme VARSys® S4 a été développée pour la compensation automatique d’énergie réactive dans des réseaux Basse tension pollués (5%

  • Compensation automatique globale des intallations BT
  • Compensation automatique au niveau de lignes ou d’ateliers de production
  • Compensation individuelle de charges variables, à variation non rapide

La gamme VARSys® S4 est constituée Batteries automatiques munies de Selfs Anti Harmoniques accordées sur une fréquence de 189 Hz (p 7%)

D’autres rangs d’accord sont possibles sur demande (ex : 210 Hz ou  215 Hz)

Les gradins sont protégés en standard par des fusibles à haut pouvoir de coupure. Il est cependant possible d’opter pour une protection individuelle des gradins par disjoncteur sur demande.

Toutes les armoires sont conçues pour supporter des courants de court-circuit jusqu’à 30kA/1s minimum.

VARSys® S4 est particulièrement destinée à l’installation dans un environnement intérieur et comprend une large gamme de puissances allant de 50kVAR jusqu’à 1600 kVAR. D’autres puissances sont possibles sur demande.

Description

Caractéristiques électriques

Tension nominale

400 V - 50 Hz

Tolérance de capacité

-5%, +5%

Type de connexion

Triphasée

Perte de puissance

< 7 W/kVAr

Courant admissible maximal
(avec protection thermique incluse)

1.19 In avec un rang d'accord de 3.8

Tension maximale admissible

1.1 x Un, 8h toutes les 24h

Protection contre les surcharge

Alarme de protection CHL

Tension d'isolement

690 V

Tension nominale de résistance à l'impulsion (Uimp)

8 kV

Degré de protection

IP 42

Couleur

RAL 7035

Degré de résistance mécanique

IK10

Relais varmétrique

Genius® A316

Protection de tête

Sans disjoncteur

– Branchement direct sur jeu de barre
– La batterie de compensation doit être protégée en amont par un disjoncteur

Avec disjoncteur

– Disjoncteur à boîtier moulé
– Poignée rotative sur demande

Type de condensateurs

VARCap® 480 V - 50 Hz

Surcharge maximale : Jusqu’à 1.6 In
Courant d’appel maximal : ≤500 In
Température ambiante opérationnelle : -40°C – +60°C
Protection contre les surtensions pour les  3 phases
Résistance de décharge 50 V – 1 min

Self anti-harmoniques

Varself® 7%

Protection contre l’échauffement par thermostat intégré

Contacteurs

Gamme KMC, dédiée à la commutation des condensateurs

Protection du gradin

Par fusible type gG (Protection par disjoncteur en option)

Contrôle de température

Double contrôle

Par thermostat et par le contrôleur Genius®

Communication

ModBus

RS485

Alimentation auxiliaire

Transformateur 400/230V inclus

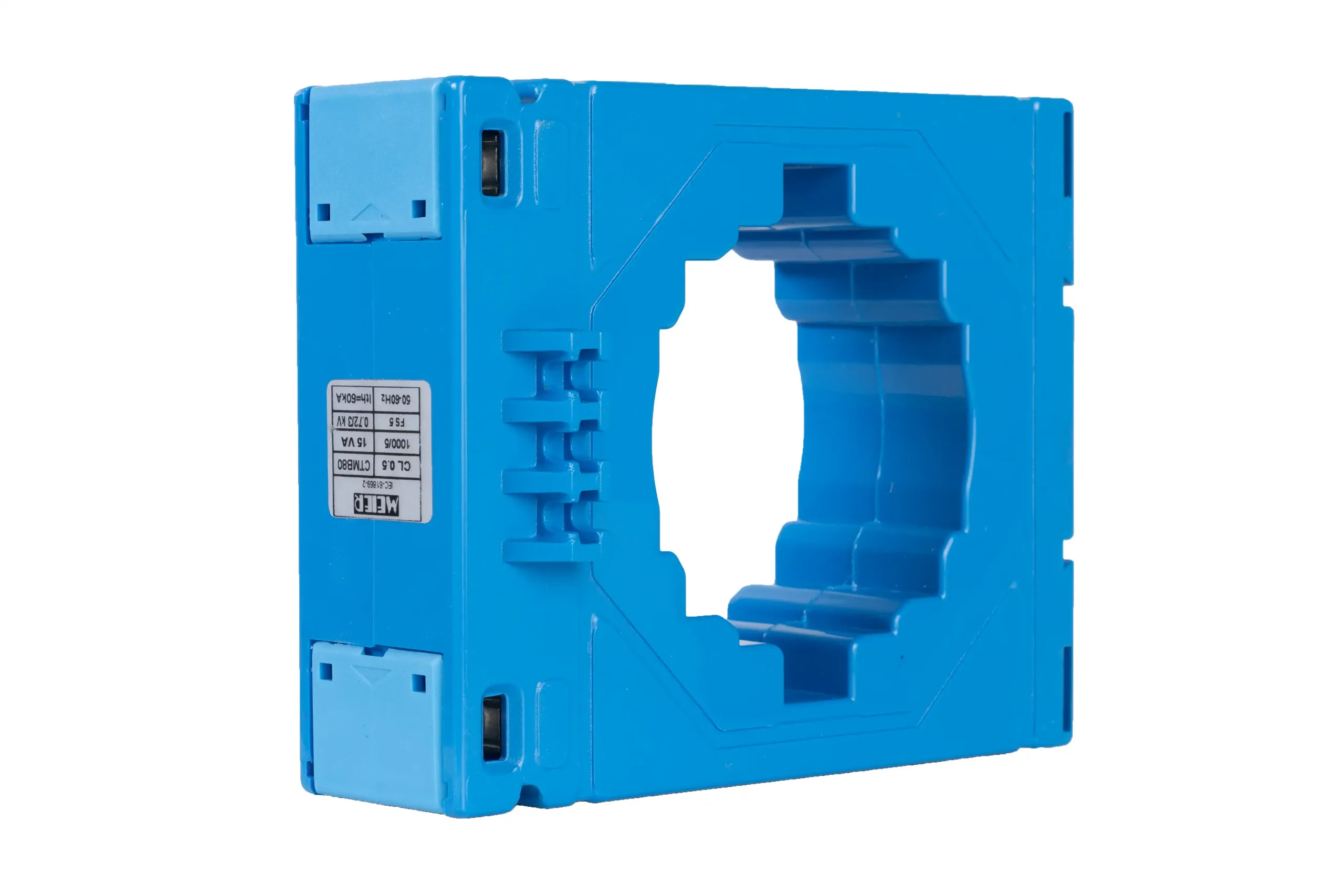

TC (non inclus)

>5 VA – secondaire 1 A ou 5 A
A installer en amont de la charge de la batterie de compensation

Contact groupe de secours

Entrée prévue pour le contact inverseur de source
(en option)

Contact d'alarme

Disponible pour le report d’alarme à distance

Installation

Intérieure

Température ambiante

-5°C to 45°C

Température quotidienne moyenne

+35°C max

Humidité

Jusqu'à 95%

Altitude maximale

2000m

Fichiers à télécharger

Fiche technique VARSys®S4.

Norme
IEC 61921
Norme
IEC 61439-1/2
