Filtre passif d’harmoniques

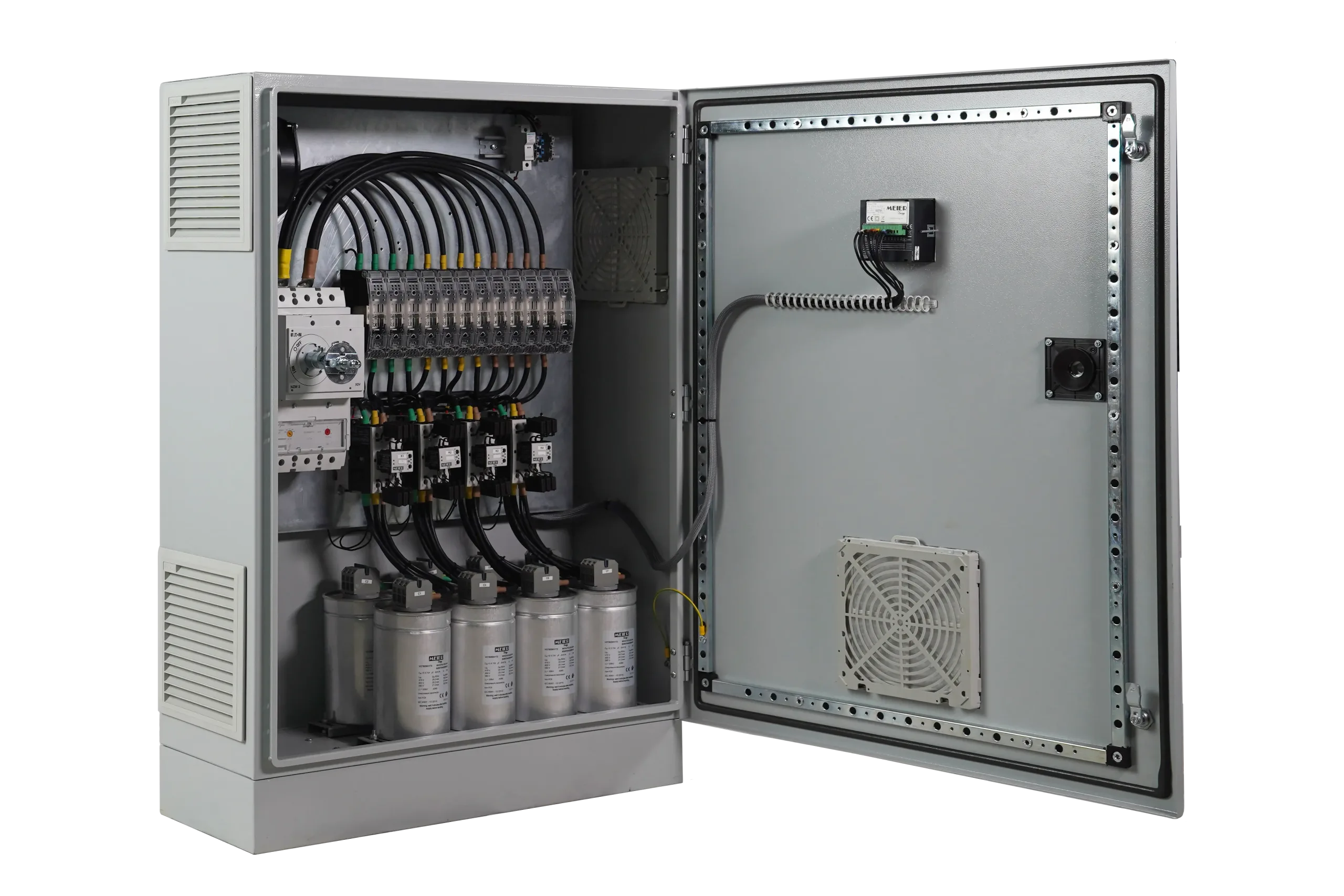

Gamme VARSine®

Le filtre VARSine® fournit aux ingénieurs une solution standard prête à l’emploi pour ce qui était auparavant un problème d’ingénierie très difficile. Il représente la solution la plus économique pour le filtrage des harmoniques issus des convertisseurs à 6 pulses (Variateurs de fréquence, Alimentations sans interruption, etc.).
Le filtre VARSine® est un dispositif purement passif composé d’une réactance principale de filtrage combinée à une batterie de condensateurs relativement petite, et d’une réactance de ligne. Sa conception innovante permet de réduire tous les courants harmoniques majeurs générés par les variateurs de vitesse et autres charges disposant d’un redresseur triphasé à 6 pulses en entrée. Le taux de distorsion harmonique du courant THDI résultant est réduit à moins de 8%.
Il a été conçu pour répondre aux limites strictes de la norme IEEE Std 519 à une efficacité élevée, avec un coût et des dimensions très réduits.

Avantages


  • Réduction de la distorsion de l’onde de courant remontant vers le réseau et le reste de l’installation

  • Conformité à la norme IEC 61000-3-4, IEC 61000-3-12, CEI 61800-3 et IEEE-519

  • Limite les transitoires de courant, évitant les dommages causés au convertisseur et les déclenchements intempestifs des protections, dus aux surtensions transitoires induites, qui affectent les processus de production.
  • Caractéristiques principales

    Tension nominale

    400 V

    Fréquence

    50 Hz

    Courant nominal In

    voir tableau des références

    Surcharge

    1.5 In pendant 1 min

    THD I résiduel

    8% env.

    Chute de tension à In

    max. 2%

    Tension d'isolement

    690 V

    Tension de tenue aux chocs Uimp

    8kV

    Caractéristiques constructives

    Degré de protection

    IP 42

    Couleur

    RAL 7035

    Degré de résistance mécanique

    IK10

    Contrôle de température

    par thermostat

    Alimentation auxiliaire

    Alimentation auxiliaire 230V AC - 50 Hz

    Dimensions

    Hauteur (mm)

    2140

    Profondeur (mm)

    600

    Largeurs (mm)

    600, 700, 900, 1600 selon référence
